Fike HTD破裂盤

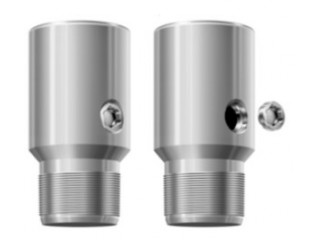

Fike 液壓油管泄油器（HTD）破裂盤

產品優勢

• 直觀顯示泄油狀態：可明確判斷泄油通道是否開啟
• 免剪切銷設計：取消易損剪切銷結構
• 高精度與可靠性：測量精度高，性能穩定可靠
• 抗腐蝕能力強：適用于腐蝕性環境
• 庫存與成本優化：一種規格塞體適配三種壓力等級，覆蓋全尺寸油管，減少庫存壓力與采購成本
• 無活動機械部件：結構簡潔，降低機械故障風險
• 規避密封圈隱患：無需脆弱的 O 型圈，避免組裝時損壞導致現場失效

功能說明

Fike 液壓油管泄油器可通過非機械操作方式平衡油管內液位。破裂盤組件設有 7/8 英寸流通面積，建議在所有油井中將其作為標準設備，以消除起出帶液油管可能引發的安全隱患。

材質規格

• 油管：黑氧化涂層合金鋼
• 破裂盤主體：17-4 不銹鋼
• 破裂盤：因科鎳合金（Inconel）

典型應用場景

• 干起油管作業：避免起泵卡阻風險，實現油管不帶液起出
• 機械泄油器失效場景：適用于油管無法旋轉或拉動激活機械泄油器的情況
• 防腐蝕堵塞：解決因腐蝕結垢導致 “S” 型泄油器無法正常工作的問題
• 氣井壓井操作：起管前可通過油管泵注壓井液壓制氣井
• 降低濕作業成本：減少帶液作業帶來的時間與費用浪費
• 特殊泵型適配：適用于無泄油閥或泄油閥失效的大尺寸油管泵
• 雙閥作業支持：允許同時使用游動閥和固定閥，仍可實現干起油管
• 潛油泵泄油需求：為帶止回閥的潛油泵在大斜度井或直井中提供泄油功能
• 封隔器以上泄油：可對封隔器和錨定工具以上的油管進行泄油

工作原理

產品設計簡潔，通過施加液壓力使膜片破裂，打通油管與套管環空的流體通道，無流通阻礙。安裝時需將公扣朝下、母扣朝上，按設計深度接入油管柱。
壓力計算方法：

1. 計算靜液柱壓力：0.433 psi / 英尺 × 泄油器深度（英尺）
2. 選擇破裂盤壓力：靜液柱壓力 + 2000 psi 安全余量
   （注：壓力差為選型依據，如需進一步幫助可聯系 Fike 或當?shù)劁N售代表）

維護服務

建議由當?shù)亟?jīng)銷商進行維護，確保破裂盤預處理、組裝和測試的規范性。若無法返廠，也可在現場進行維護，但需注意操作細節與規范性。
