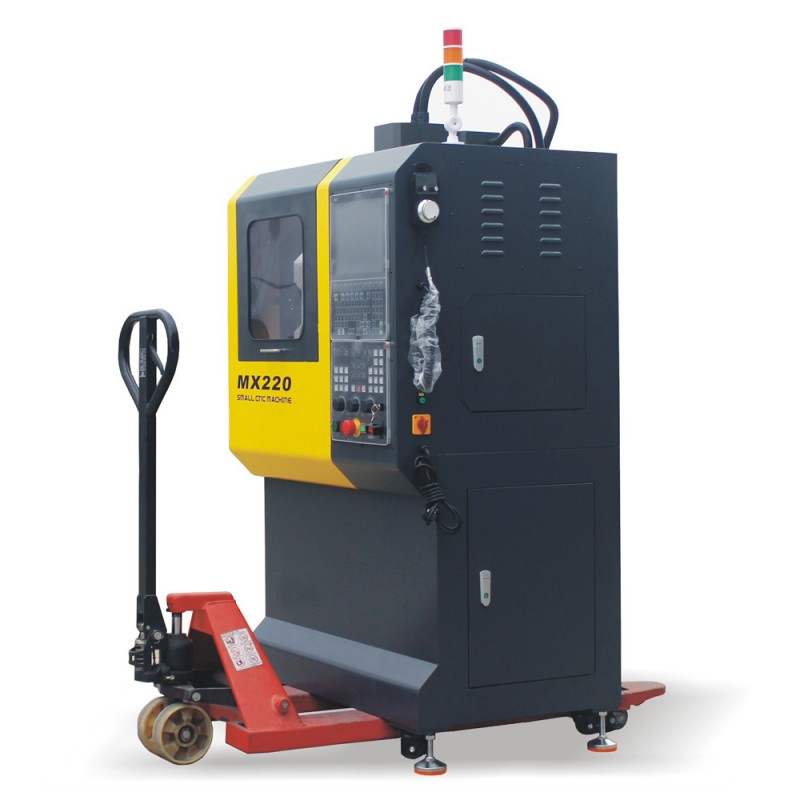

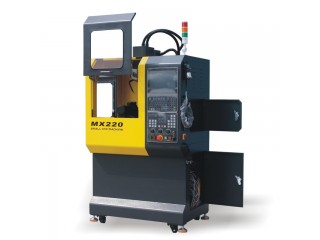

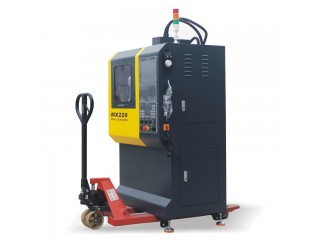

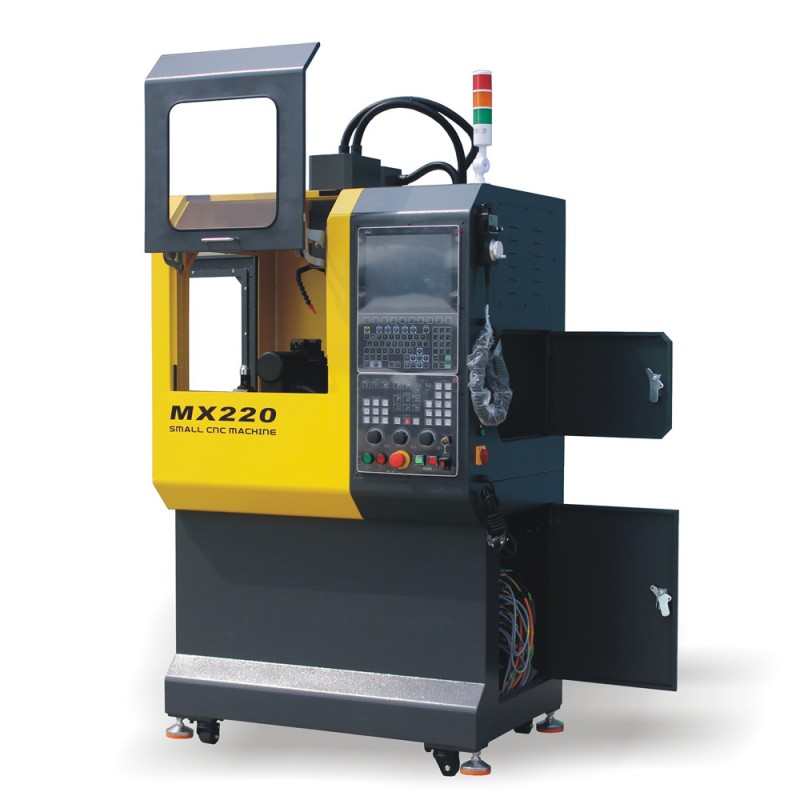

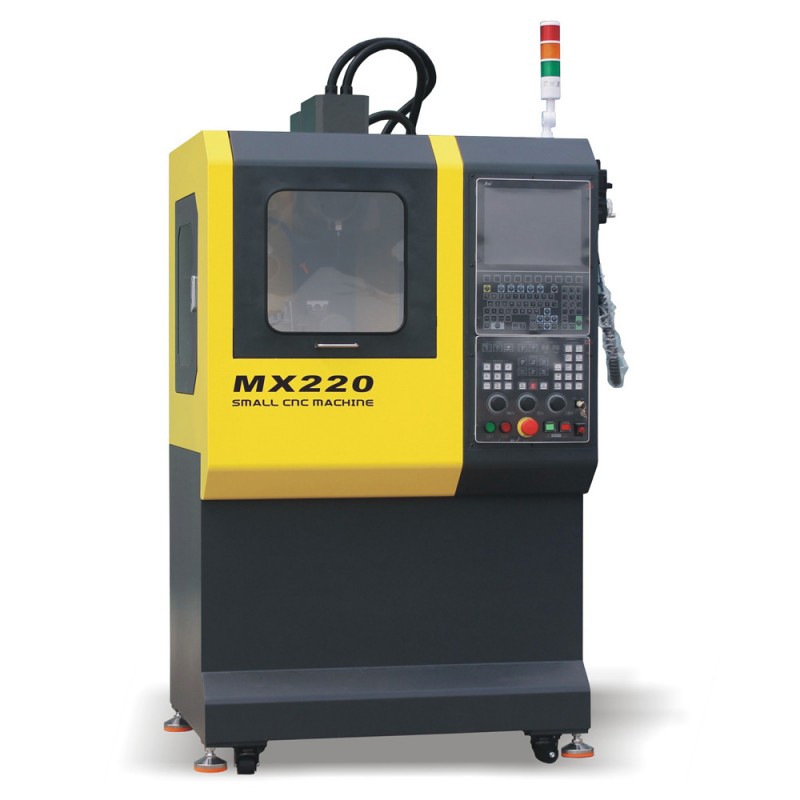

實驗室五軸教學機床
實驗室五軸教學機床是一款體積小巧、適合放置在學校實驗室使用的小型五軸聯動加工中心，搭載國產華中HNC848Di五軸數控系統，作為國產五軸數控系統的代表，具備多軸聯動、RTCP（刀具中心點控制）、高精度插補等功能，能夠滿足復雜曲面加工的教學需求；使用的是220伏電壓，具有封閉式設計和安裝門保護裝置，使用安全；帶移動腳輪，方便移動及便于在室內環境中使用，并能有效收集加工過程中產生的碎屑，保持工作區域的整潔。
一、教學優勢與特色
1、小巧便攜：華中小型五軸教學加工中心體積小巧，重量輕，方便移動和攜帶，適合在學校、創客空間或小型工作室等場所使用。
2、國產化技術：HNC848Di系統支持國產數控技術，符合國家“智能制造”戰略，學生可接觸自主可控的工業軟件。
3、多軸聯動功能：支持五軸RTCP、五軸大圓插補等高級功能，滿足復雜曲面加工需求。
4、模塊化設計：HNC848系統界面友好，支持參數化編程與宏變量應用，便于學生理解數控系統底層邏輯。
5、安全與成本優勢：小型五軸教學加工中心占地面積?。▋H280 kg左右重量），適合教室或實驗室環境，降低教學成本。
6、易于操作：操作簡便，易于上手。同時，支持多種編程軟件和CAD/CAM軟件，方便用戶進行復雜形狀的設計和加工。
7、多功能性：配備多種刀具和刀庫，可以實現銑削、鉆孔、雕刻等多種加工功能，適用于加工各種小型零件和模型。
二、用于教學角度的目標：
1、培養學生掌握五軸數控編程與操作技能。
2、通過實際加工案例，理解五軸聯動加工的原理與應用。
3、掌握華中數控系統HNC848的界面操作、參數設置及故障診斷。
4、提升學生解決復雜加工問題的能力，為制造業輸送技術人才。
三、技術參數
重復定位精度：0.01mm
系統分辯率：0.001mm
橫向（X軸行程）：235mm
縱向（Y軸行程）：130mm
垂直（Z軸行程）：220mm
A軸行程：+30~-120°
C軸行程：360°
第4軸最大轉速：20rpm/min
第5軸最大轉速：20rpm/min
第4/5軸定位精度：±1°
第4/5軸重復定位精度：20"
工作臺尺寸：470×130mm/Φ110mm
導軌：H級等磨直線導軌
錐孔跳動精度：2um
最大鉆孔直徑：13mm
最大銑削直徑：13mm
刀庫：斗笠式6工位
軸聯動性：5軸聯動
XYZBC軸電機類型：XYZ軸伺服電機400W/BC軸伺服電機200W
數控系統：華中HNC848Di五軸數控系統
RTCP刀尖跟隨功能：支持
自動對刀功能：支持
主軸轉速：100-24000 轉/分鐘
主軸錐度：ISO20
主軸電機功率：2.2KW
整機功率：2.8kw
使用氣壓：0.6Mpa
工件冷卻方式：水冷循環
潤滑系統：自動潤滑系統
使用電源：AC220V/50Hz

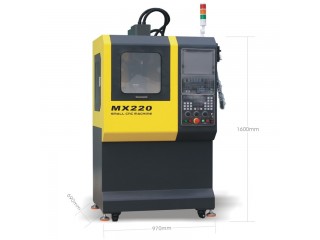

外形尺寸：970×700×1600mm
凈重：300 kg
