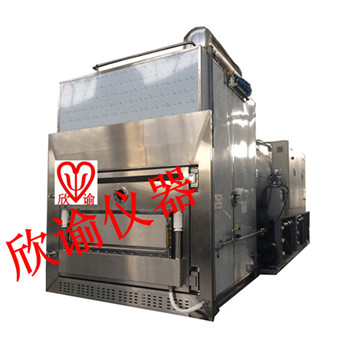

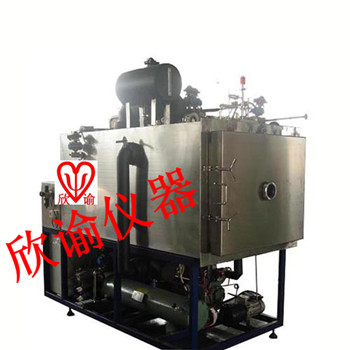

藥品凍干機上海欣諭XY-FD-S40 (SIP、CIP)真空冷凍干燥機 Lyophilizer-S40 (SIP、CIP)

A、干燥箱（含41.86m²板層）Chamber (with41.86m² shelves)

序號SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

干燥箱Chamber

AISI 316L 不銹鋼

1套

2

板層Shelves

AISI 316L 不銹鋼

1套

尺寸：2000×1495×24mm

Dimensions：2000×1495×24mm

14+1層

3

箱門Door

AISI 316L 不銹鋼(部分)

AISI 316L stainless steel (Section)

1套

4

干燥箱視鏡

Viewing port (chamber)

DN150 mm 帶延時照明燈

DN150 mm With time delay head lamp

1個

5

箱門視鏡

Viewing port (door)

DN150 mm

1個

6

驗證孔Validation port

3D設計 3D design

1個

7

安全插銷門鎖系統

Door lock system with safe bolt

“XY”獨特設計

Unique design by XINYU

1套

8

制品測溫探頭

Product sensors

Pt-100 熱電阻 A級

Pt-100 Hot resistance  A Level

3支

9

導熱油溫度探頭

Temperature sensors

(thermal fluid)

Pt-100 熱電阻 A級

Pt-100 Hot resistance  A Level

2支

性能參數Performance parameters

1

設計壓力Design pressure

0.15Mpa(絕對壓力0.25MPa)

2

設計溫度

Design temperature

128℃

3

光潔度Finish

Ra≤0.4µm

4

平整度Level

±0.5mm/m

5

板層最低溫度(導熱油進口)

Shelves temperature Min

-55℃

6

板層最高溫度(導熱油進口)

Shelves temperature Max

+80℃

7

板層溫度均勻性

Shelves temperature

uniformity

±1°C（空載平衡后）

±1°C（soak stage）

8

擱板間距Spacing

120mm

9

干燥箱外形Chamber type

長方型 Rectangular

10

保溫層Insulation

硅酸鋁和聚氨酯發泡材料

Aluminum silicate and polyisocyanurate foam

11

開門方向Open direction

根據用戶要求確定 According to user’s requirements

12

開門角度Open angle

大于110度 More than 110°

13

視鏡方向

Position of viewing port

根據用戶要求確定 According to user’s requirements

14

門密封條

Sealing strips for doors

T型硅橡膠 T-shaped silicone rubber
