葫蘆雙梁橋式起重機 礦山葫蘆雙行車

 【產品介紹】

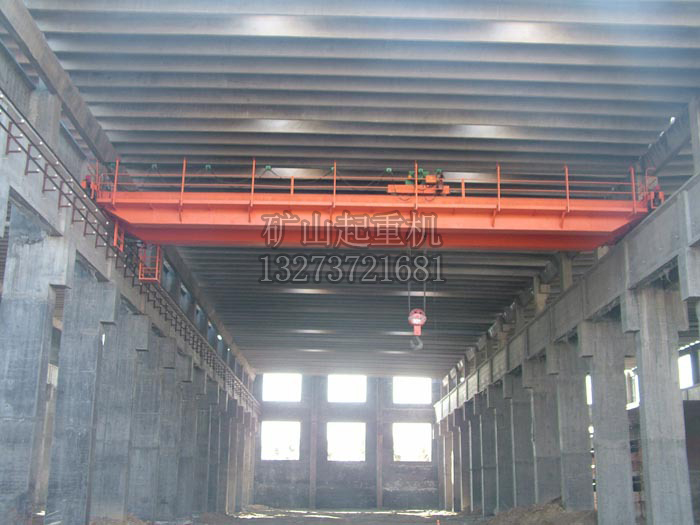

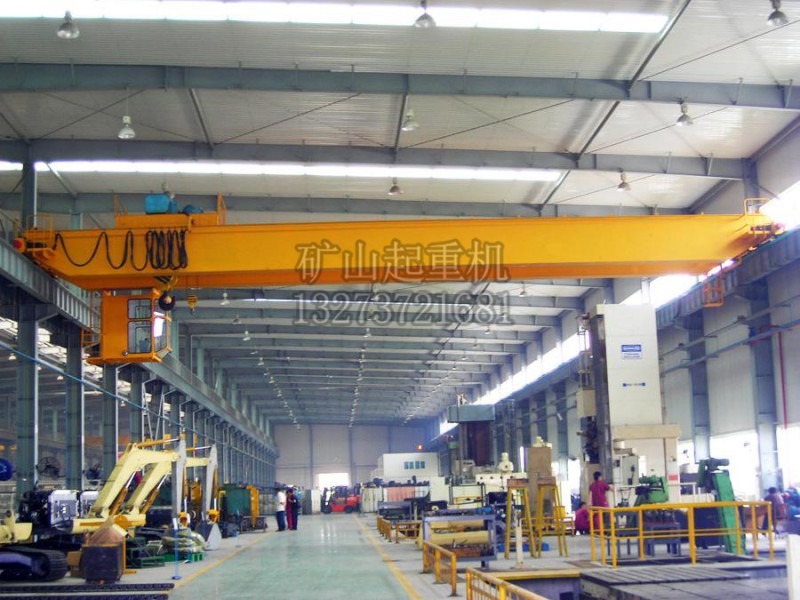

LH型電動葫蘆橋式起重機， 以電動葫蘆作為起升機構，橋架采用半偏軌箱形梁，電纜導電，主梁與端梁用可拆式螺栓聯接。
LH型葫蘆雙梁起重機具有外形尺寸緊湊，建筑凈空高度低，自重輕、體積小、輪壓小、結構簡單等優點 ，且安裝、 使用、維修、運輸方便，是一種新型 的橋式起重機。適用于輕、中級制度的機械車間、倉庫、料場、水電站的檢修、裝配和裝卸工作。
在工作級別M4中級工作級別的情況下，選用LH 葫蘆雙梁起重機比QD型雙梁起重機可以節省車間高度，節省成本。

【技術參數】

LH 型電動葫蘆橋式起重機主要技術參數

起重機 主鉤 t 5 8 12.5 副鉤 t       型號 主起升   CD15 HC082A HC083A 副起升         跨度S m 10.5 16.5 19.5 22.5 15.5 10.5 16.5 19.5 22.5 25.5 10.5 16.5 19.5 22.5 25.5 起升高度 主鉤 m 12 12 12 副鉤 m       速度 主起升 m/min 8 7 4.7 副起升 m/min       小車 m/min 22 22 21.7 大車 m/min 69.5 69.8 70.7 70.3 70.7 電機功率 主起升 KW 7.5 13 13 副起升 KW       小車 KW 0.8 0.8 1.5 大車 KW 2x1.5 2x1.5 2x2.1 2x2.1 2x3.0 總重量 t 7.71 9.87 12.2 12.81 16.18 7.95 10.5 13.2 14.92 17.17 8.7 12.44 14.12 16.34 18.41 ***大輪壓 KN 49.7 56.1 60.6 64.7 70.3 68.9 76.8 81.2 85.7 90.7 95.6 104.1 109 113.9 119.4 電源   三相交流 380V；50HZ 主  要  尺  寸 L1 mm 1400 1400 1400 B2 mm 3000 4000 4500 3000 4000 4500 3000 4000 4500 H mm 1261 1261 1391 H1 mm 2275 2375 2475 2575 2675 2275 2475 2575 2675 2775 2375 2575 2675 2775 2875 H2 mm -449 -334 -313 H3 mm 250 250 250 H4 mm       S1 mm 765 785 1156 765 785 1156 910 S2 mm       S3 mm       S4 mm       L1 mm 1400
