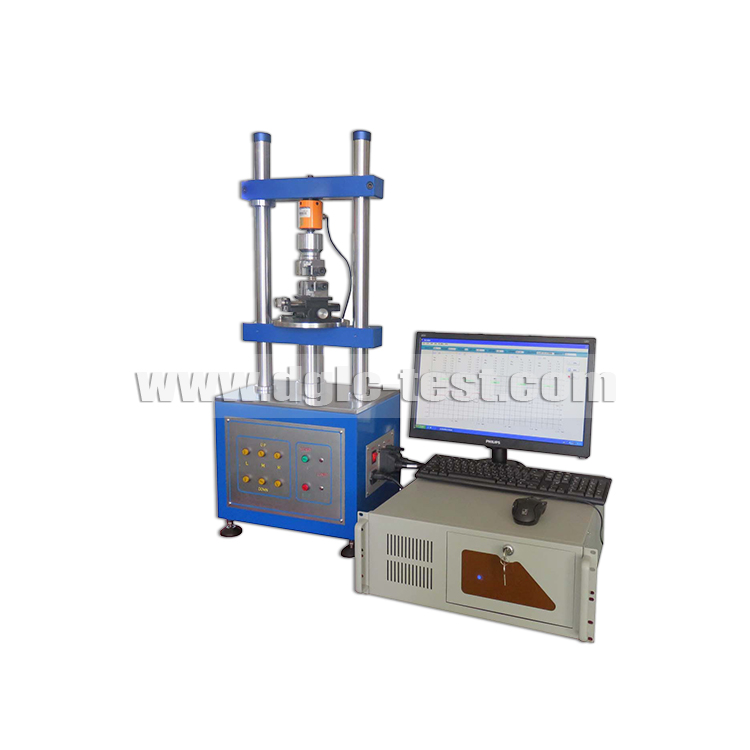

全自動插拔力測試儀 插拔壽命測試儀

規定最大荷重：50、20、10、5、2Kg（任選1個）



最小分解度：0.01



最大測定高度：150mm



最小微調距離：0.01mm



測定速度范圍：0-300mm/min



X.Y 軸移動范圍：0-75mm



傳動機構：滾珠螺桿



驅動馬達：伺服馬達



外觀尺寸：400*300*1000mm



重量：75Kg（機臺）



電源：AC220V



解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。



本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）



★連接器單孔插拔試驗           ★連接器整排插拔試驗



★連接器插拔壽命試驗           ★連接器單Pin與塑膠保持力試驗



★連接器NORMAL FORCE測試  ★一般壓縮，拉伸破壞試驗



★可同時與接觸阻抗機連線（選購）







機器特點：  ※  可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）



※   測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）



※   測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）



※   檢驗報表抬頭內容可隨時修改（中英文皆可）



※   檢驗報表可轉檔至EXCEL.ACCESS做編輯



標準配備：△1220S測試機臺本體。     △控制系統（工業電腦及控制介面、電腦螢?zāi)弧⒂”頇C(jī)）。



△   Window系統插拔控制操作軟件



△   荷重元                 △夾嘴一套               △X-Y移動臺



△   整排連接器用位置自動修正裝置。



△   整排連接器用夾具                                △單支連接器用夾具



選購配件：△  微歐姆試驗機及使用軟體、連線GPIB介面卡。



△   銑溝機及其專用夾嘴（易變型塑膠類連接器專用短夾嘴及長夾嘴）



△  傳感器
