型號 參數 |
SWIR331KMB-U700 |
|
33萬像素 3/4” InGaAs USB相機 |
|
|
相機 |
|
|
傳感器型號 |
國產 640x512 |
|
傳感器類型 |
InGaAs CMOS圖像傳感器 |
|
光譜范圍 |
900nm-1700nm |
|
像元尺寸 |
15µm x 15µm |
|
靶面尺寸 |
3/4” |
|
ADC |
14-bit |
|
幀率&分辨率 |
8bit: 724@640x512 |
|
內存 |
512MB |
|

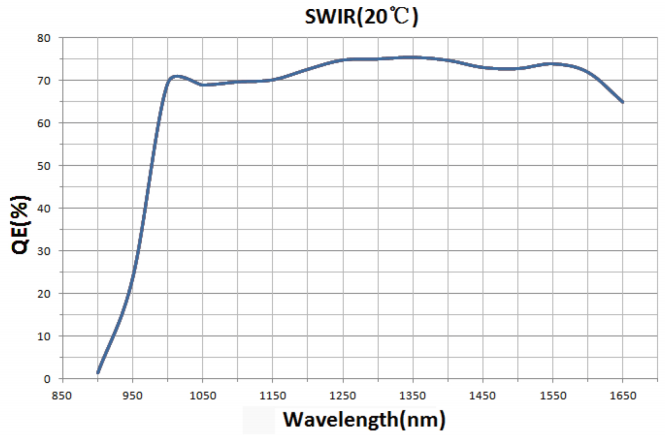

QE |
75%@1350nm |
|
轉換增益 |
138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG) |
|
動態范圍 |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1 |
|
讀出噪聲 |
586.82e(LG)，35.05e(MG)，68.44e(HG) |
|
滿井電荷 |
1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG) *1 |
|
最大信噪比 |
62.98dB(LG)，49.43dB(MG)，42.34dB(HG) |
|
暗電流 |
|
|
曝光時間范圍 |
16us~1s |
|
快門模式 |
全局快門 |
|
數據接口 |
USB3 |
|
數字IO |
1路光耦隔離輸入，1路光耦隔離輸出，2路非隔離輸入輸出口 |
|
數據格式 |
Mono 8 / Mono 14 / Packet12 |
|
制冷溫差 |
低于室溫40攝氏度 |
|
一般參數 |
|
|
供電方式 |
DC12V供電 |
|
功耗 |
8.4W（TEC OFF）/ <16W（TEC ON） |
|
溫度 |
工作溫度 -30~60℃，儲藏溫度-40~85℃ |
|
濕度 |
20%-80%，無冷凝 |
|
尺寸 |
68mm×68mm×90.3mm |
|
重量 |
485g |
|
鏡頭接口 |
C接口 |
|
軟件 |
完整的SDK開發包/ToupView |
訂購代碼
傳感器型號與尺寸
像素(μm)
動態范圍
信噪比
數據接口
FPS/分辨率
國產化
指標
曝光時間
外形尺寸
1.3MP 1280 x 1024
SWIR1302KMB-U200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
USB3
200@1280x1024
關鍵器件
國產
16us~1s
68mm
SWIR1302KMB-10G
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
10G
200@1280x1024
關鍵器件
國產
16us~1s
68mm
SWIR1302KMA-CL200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
Cameralink
200@1280x1024
全國產
16us~1s
68mm
SWIR1302KMB-CL200
1.3M/1280x1024
1.5” (19.2x15.36)
Built-in TEC
15x15
69.2dB
65.4dB
Cameralink
200@1280x1024
關鍵器件
國產
16us~1s
68mm
0.33MP 640 x 512
SWIR331KMB-U700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
USB3
724@640x512
關鍵器件
國產
16us~5s
68mm
SWIR331KMB-G125
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
125@640x512
關鍵器件
國產
25us~5s
68mm
SWIR331KMB-G350
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
360@640x512
關鍵器件
國產
25us~5s
68mm
SWIR331KMB-G700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
GigE
360@640x512
700@320x256
關鍵器件
國產
25us~5s
68mm
SWIR331KMA-CL500
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
517@640x512
全國產
16us~1s
68mm
SWIR331KMA-CL700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
724@640x512
全國產
16us~1s
68mm
SWIR331KMA-CL1000
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
1000@640x512
全國產
16us~1s
68mm
SWIR331KMB-CL500
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
517@640x512
關鍵器件
國產
16us~1s
68mm
SWIR331KMB-CL700
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
724@640x512
關鍵器件
國產
16us~1s
68mm
SWIR331KMB-CL1000
0.33M/640x512
3/4” (9.60x7.68)
Built-in TEC
15x15
70.6dB
63.0dB
Cameralink
1000@640x512
關鍵器件
國產
16us~1s
68mm
* -G：GigE ；-10G： 10G接口；-CL：Cameralink接口；-UMV：Unmanned Vehicl，配合飛行器或無人機使用，相機外形尺寸偏??；
* C：彩色；M：黑白；UV：紫外；RS：卷簾快門；GS：全局快門；
* Buit-in TEC：TEC在傳感器內部，制冷溫差在25℃；External TEC：TEC在傳感器外部，制冷溫差在10℃；Without TEC：非制冷版本，相機外形尺寸小；
* SWIR1300KMB-UMV和SWIR330KMB-UMV可提供RG（Remove over glass，去保護玻璃）定制版本。
