冷卻水流量開關又稱機械式流量開關。機械式流量開關是在線式安裝，機械式流量客觀可應用于液體介質。采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用下，而產生平衡，通過磁耦合系統傳到指示系統，而實現流量的監測和控制。檢測流體流動狀態的方式很多，一般水流量開關大致分為三種，一種為早期的機械式的流量開關，也稱擋板式流量開關，它的原理是通過水的流動，推動擋板偏轉，然后觸動微動開關動作。
◆口 徑：DN15~DN250
◆精 度：12%
◆重復性：±2.5%
◆溫 度：標準≤85℃, 較大≤300℃
◆壓力等級：0.6-4.0 MPa（高壓可選）
◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）
◆流線型結構設計、堅固耐用
◆磁性耦合測量系統
◆安裝方向任意；垂直、水平安裝任意
◆多種材料的選擇
◆測量量程寬廣
◆清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度

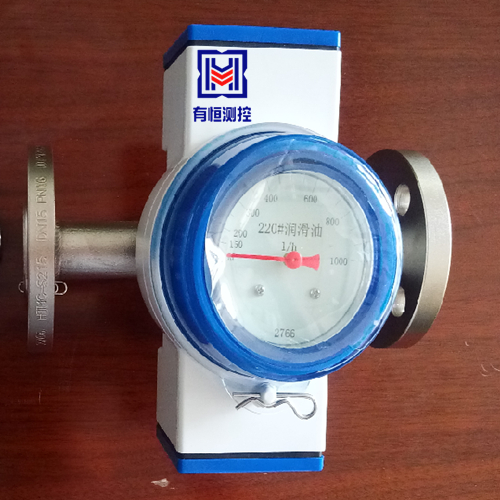

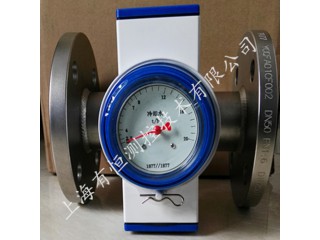

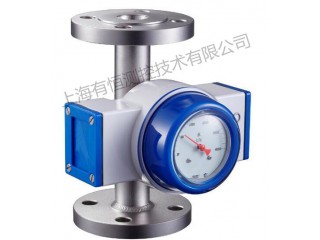

冷卻水流量開關 指針顯示安裝方便
1.安裝流量開關在安裝之前,首先要清理、清除管道中的雜質、焊渣、雜物、污濁物品，建議采用壓縮空氣吹掃和潔凈水沖洗。
2.請您注意儀表殼體上標明的流體流向，箭頭為流出方向。
3.建議出、入口安裝；相當于口徑5倍的直管段，以保證測量精度。
調試與流量開關點的調整
1. 流量開關在制造廠出廠前已經經過調試和校驗，經專職檢驗人員檢驗合格出廠。
2. 第一次使用和今后使用流量開關時；請您輕輕緩慢打開入口的閥門，以免損壞流量開關。
3. 流量開關的開關點可以在全流量范圍內進行調整，可不必斷開管道。
4. 3 型指示器的調試：擰開外殼，常閉（N/C）觸點由綠色窗口指示，常開（N/O）型觸點由黑色窗口指示。根據您所需要流量值的控制點，進行測量量程的調整，對于相應的顏色用螺絲刀來調整控制開關的位置。
5. 1 型指示器的調試：擰開外殼，根據您所需要流量值的控制點，進行測量量程的調整，對于相應的顏色用螺絲刀來調整控制開關的位置。
