實驗室真空成套反應器

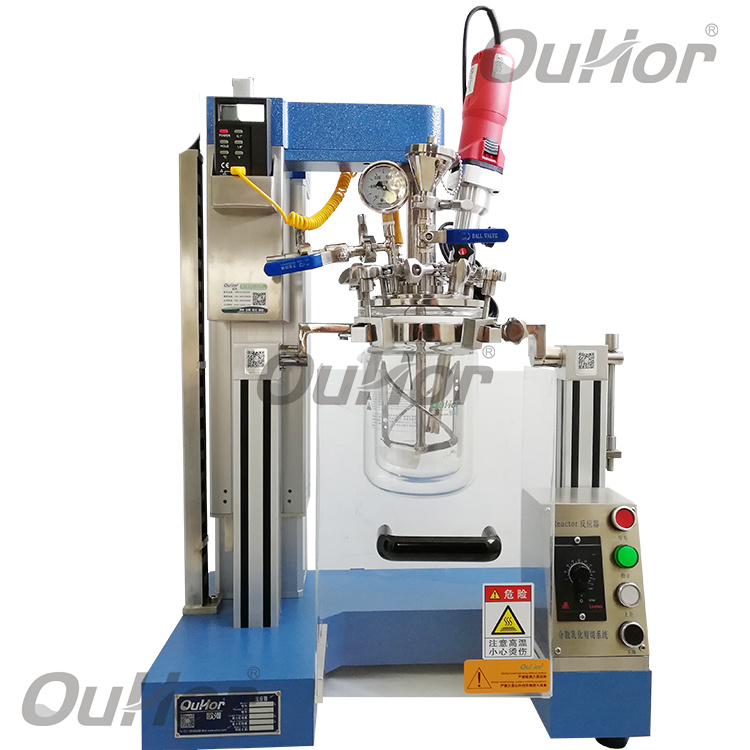

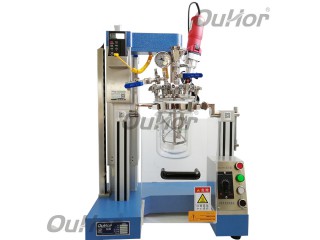

AIR-20L系列實驗室真空成套反應器
AIR-20L系列真空反應器應用領域
AIR-20L 標準系統的處理量有0.5L、1L、2L、5L、10L 、20L、50L等系列，能在真空或壓力環境下，實現物料的分散、乳化、均質、混合等工藝過程。可配備多種攪拌器(可選)、高剪切均質乳化機（可選）以及可靠的真空密封系統和溫控系統，多種傳感檢測系統能在實驗室環境模擬工業化生產。是常規成套實驗室設備的選擇，符合成套設備的模擬條件。
AIR-20L系列真空反應器特點優勢
Ø 設備高度模塊化設計，可以選裝各種系統
Ø 高速馬達，長壽命設計,運轉穩定
Ø 整機結構設計合理，選材精良，真空乳化系統
Ø 無級調速，轉速可達6000rpm，為您提供27m/s的剪切線速度
Ø 滿足您不同的工作環境（密閉、敞開、常壓、真空）
Ø 過載保護、雙重防護絕緣、給您安全保障
Ø 工作頭采用不銹鋼材質，可重復使用
Ø 設備模塊化設計,任何系統可靈活組合。任意添加其他你需要的定制功能
AIR-20L系列真空反應器技術參數
|
品牌型號： |
AIR-20L |
|
電 源： |
220V/50/60Hz |
|
攪拌量： |
8~20L |
|
處理量： |
10~20L |
|
允許工作溫度： |
120°(高溫可選配) |
|
加熱方式： |
水浴循環 |
|
可達真空： |
-0.096Mpa（正壓可選） |
|
處理粘度： |
70000CP（130000CP超高粘度可選） |
|
攪拌機功率： |
180W |
|
攪拌機轉速： |
0~200rpm(超高轉速可選) |
|
槳葉配置： |
錨式刮壁攪拌槳（螺帶式可選） |
|
刮板材質： |
硅橡膠（PTFE硬刮壁可選） |
|
乳化均質機功率： |
1500W |
|
乳化均質機轉速： |
300~6000rpm |
|
乳化工作頭型號： |
60BCS |
|
反應釜蓋開口： |
均質機口+投料口+測溫口+真空口+3個備用口 |
|
支架升降方式： |
電動升降 |
|
支架升降形成： |
400mm |
|
接觸物料材質： |
SUS316L不銹鋼+PTEF+硅硼玻璃夾層容器 |
|
反應釜體材質： |
硅硼玻璃夾層容器（SUS316L不銹鋼容器可選） |
|
真空口外徑： |
10mm |
|
夾層進口、出口： |
12mm |
|
外包裝尺寸： |
876*566*820mm |
|
重量： |
100KG |
|
包裝方式： |
木箱包裝 |
AIR-20L系列真空反應器應用現場圖片
技術參數
一、 乳化均質制備系統
乳化罐工況
物料：乳液、膏霜
處理量：5~20L/批
工藝：乳化、均質、混合、分散
工藝溫度：常溫~85℃
工作壓力：-0.09-0Mpa
均質粘度范圍：20000CPS
二、 攪拌系統參數
設備名稱：攪拌器
攪拌機型號：MA60-0.75KW
功率：0.75KW
電機品牌：ADLEE
轉速范圍：0~86rpm
處理量：20L/批
攪拌槳形式：錨框式刮壁攪拌槳（針對高粘度體系設計，槳葉設計可拆卸式）
接觸物料材質：SS316L\PTFE(刮板材質，刮板易拆卸結構)
費接觸物料材質：SS304
接觸物料材質表面處理：機械拋光Ra≤0.8μm
密封形式：唇形密封
連接方式：法蘭連接
電機聯體材質：SS304
三、 乳化設備技術參數
設備型號：A60-1.5KW
電源：380V 50Hz
功率：1.5KW
電機品牌：ABB
電機輸出功率：300-600rpm
工作頭型號：K型刀片式（定子開小圓孔）/按衛生級級別要求設計
接觸物料材質：SS316L
費接觸物料材質：SS304
工作溫度：15-90°
接觸物料材質表面處理：機械拋光Ra≤0.8μm
密封形式：集裝式雙端面機械密封（客戶自配冷卻水）
電機聯體材質：SS304
安裝形式：法蘭安裝
適合：CIP/SIP
四、 反應釜參數
反應釜有效容積：20L
反應器全容積：30L(不含封頭)
接觸物料材質：SS316L
費接觸物料材質：SS304
接觸物料材質表面處理：機械拋光Ra≤0.8μm
保溫層材質：SS304+硅酸鋁纖維棉或無氯巖棉
反應釜外表面處理：表面啞光處理Ra≤1.6μm
夾套介質：水浴加熱或者現場冷卻水冷卻
罐內工作溫度：常溫~85℃
罐內工作壓力：-0.09-0Mpa
夾套工作溫度：5-95°
加熱介質：循環水或者油
反應釜蓋開口功能
帶刮板視鏡口
視燈口
真空開光
吸料過濾器
放空閥
真空口
加壓口
手孔
香料漏斗
噴淋球
釜體釜底開口：
夾套進出口
高剪切分散乳化機口
出料口（帶罐底球閥，DN40,衛生級別）
支耳支撐
出料口到地面的距離：500
五、 乳化罐升降系統
升降方式：電動升降
功率：60W
負載：2000N
升降行程：520mm
電源：24V
