否

品牌

德國依博羅閥門

型號

EB6.1SYD

驅動能源

氣動執行器

加工定制

否

產品用途

EB6.1雙作用氣動執行器應用于一般工業：制藥,OEM,水和水處理，石油化工，防火，食品加工，高低溫

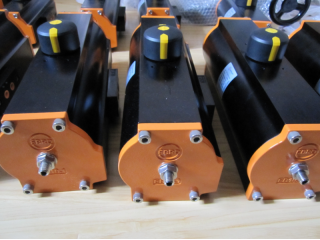

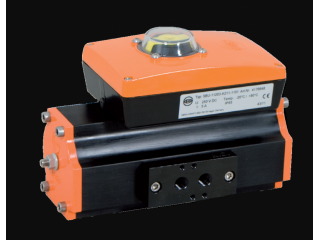

德國EBRO依博羅EB6.1SYD氣動執行器

德國EBRO EB6.1氣動執行器通過CAD三維模型***優化設計，外形美觀緊湊、現代化的造型；并采用實用***材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟***；產品***符合***技術規范，滿足現在和未來的需求。



產品特征

1、指示器：NAMUR標準指示器，便于安裝限位開關、定位器等閥門附件。

2、輸出軸：鍍鎳合金鋼、***一體式輸出軸符合NAMUR、ISO5211、DIN3337標準。

3、缸體：ASTM6005壓鑄鋁合金缸體可以采用硬質氧化、環氧樹脂噴涂

4、端蓋：壓鑄鋁合金表面金屬粉末噴涂各種顏色、PTFE涂層或鍍鎳處理

5、活塞：雙活塞齒條、采用鑄鋁硬質氧化或者鑄鋼鍍鋅處理

6、行程調節：兩位獨立的行程調節螺釘可以進行方便、***±5°的調節開、關位置。

7、***彈簧采用***材料、涂層處理，預壓裝配。具有較強的抗腐蝕性和使用壽命。

8、軸承、導板：采用低摩擦、長壽命復合材料

9、密封：常溫使用丁晴橡膠。高溫或低溫采用氟橡膠或硅橡膠

結構尺寸：





雙作用氣動執行器工作原理：



當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸 (齒輪)逆時針?lè)较蛐D(zhuǎn)。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）



單作用氣動執行器工作原理：



當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活 塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排 出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)）
