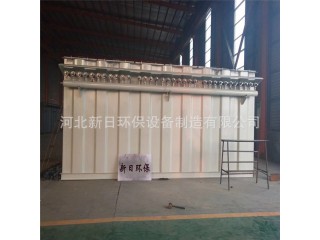

破碎機除塵器利用離心風機在粉塵密封罩處產生負壓區(qū)，將粉塵吸入除塵設備內，脈沖袋式除塵器內設有除塵布袋，含塵氣體通過濾袋時，粉塵被阻擋分離，凈化后的氣體再經風機排出。濾袋表面粉塵用電磁脈沖閥噴吹，使其脫落濾袋，壓縮空氣噴吹是由PLC自動控制的，無需人控制，這是它的一大特點。
破碎機除塵器結構：
1)上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。
2)中箱體：包括花板、濾袋、濾袋框架、濾袋導口，過濾室筒體，含塵氣體進氣口、入孔口。
3)下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。
4)反吹風清灰機構：包括旋臂、吹口、分圈反吹機構、循環(huán)風管、反吹風管、反吹風機、旋臂減速機構。
反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機安裝在頂蓋上，通過中心管與旋臂連接。對于三、四圈布置的濾袋、旋臂設分圈反吹裝置。
